分布式光伏并網時電能表的連接方式

前言

近年來，得益于不斷下降的系統成本以及日益增加的應用領域和持續強有力的政策支持，分布式光伏發電整體呈快速發展。目前，分布式光伏發電系統以戶用光伏為主，越來越多的普通大眾開始接觸光伏，但是很多人對光伏并網時光伏電能表的連接卻缺乏一些專業的知識。所以，今天古瑞瓦特就給大家詳細介紹下，光伏并網時電能表的正確連接方式。

1、分布式光伏發電項目電能計量

1.1電能計量方案

現行的分布式光伏發電項目實行發電量、上網電量、下網電量分別計量獨立結算的原則，上、下網電量按國家規定的上網電價和銷售電價分別計算購、售電費。相應的，電能表分為關口計量電能表和并網電能計量表兩類。關口計量電能表用于用戶與公共電網間的上、下電量計算；并網電能計量表用于發電量統計和電價補貼。自發自用電量為發電量與上網電量之差。

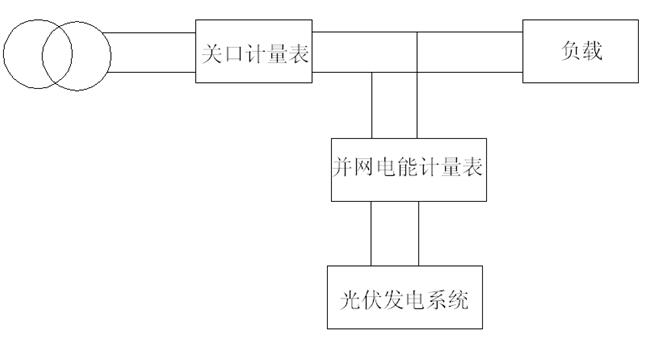

分布式光伏發電項目接入配電網前，應明確上網電量和下網電量的關口計量點，原則上設置在產權分界點，即分布式光伏發電項目與公共電網明顯斷開點處開關設備的電網側。關口計量點需配置專用關口計量電能表，并將計費信息上傳至運行管理部門。同時，應在其并網點設置并網電能計量表。戶用光伏電能計量接線如圖1所示：

1.2電能計量裝置

為確保計量的準確性和相關信息的及時通信，用于分布式光伏發電項目的電能計量裝置應滿足以下要求：

（1）通過10KV電壓等級接入的分布式光伏發電項目，關口計量點應安裝同型號、同規格、準確度相同的主、副電能表各一套。220/380V電壓等級接入的分布式光伏發電項目，電能表單套配置。

（2）計量點裝設的電能計量裝置，其設備配置和技術要求應符合DL/T448-2000《電能計量裝置技術管理規程》以及相關標準、規程要求。10KV電壓等級接入的項目，關口計量裝置一般選用胡低于Ⅱ類電能計量裝置；220/380V電壓等級接入得項目，關口計量裝置一般選用不低于Ⅲ類電能計量裝置。

（3）分布式光伏發電系統電能計量表應符合國家電網相關電能表技術規范，具備雙向計量、分計量、電量凍結等功能，并支持載波、RS485、無線多種通信方式，適應不同使用環境下數據采集需求。

2、電能表接線方式

分布式光伏電表的接線形式很多，有單相電表的接法，也有三相四線有功電表的接法；有直接接線式，也有經過電流互感器和電壓互感器接線的。但總的來說，分布式光伏發電上網的模式（全額上網/自發自用、余電上網）主要接線方式采用單相電表或三相四線有功電表的直接接入式。

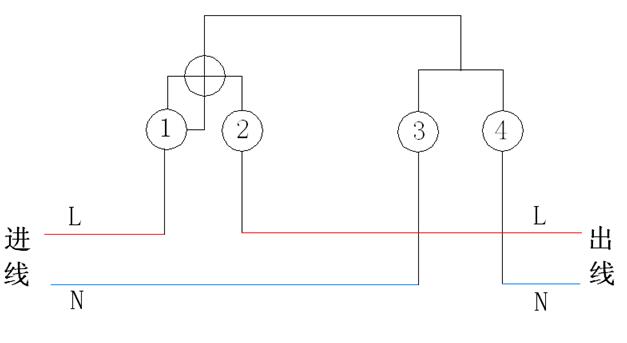

單相電能表直接接線式：單相電能表共有四個接線端子，從左至右按1、2、3、4編號。接線一般是1、3接進線，2、4接出線，相線（火線）必須接入電表的電流線圈的端子。由于有些電表的接線特殊，具體的接線方法需要參照接線端子蓋板上的接線圖去接。接線示意圖如圖2所示：

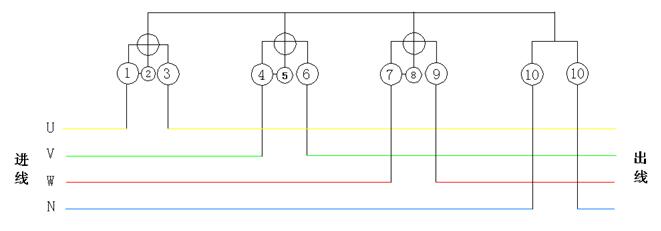

三相四線有功電表的直接接線式：三相四線有功電表由三個驅動部件組成，稱三元件電表，和單相及三相三線電表外觀上最大的不同是其共有11個接線端。在并網之前，我們首先要知道，三相電的顏色：U相(第一相)為黃色，V相(第二相)為綠色，W相(第三相)為紅色。三相電表的1,4,7端子是U,V,W三相進線，3,6,9是U,V,W三相出線,10號端子接零線N。接線示意圖如圖3所示：

2.1全額上網模式-單相表/三相表接線方式

全額上網模式下只需要一塊電能表，用于計量光伏系統總發電量，接線圖如圖4和圖5所示:

（1）單相電表（單向）

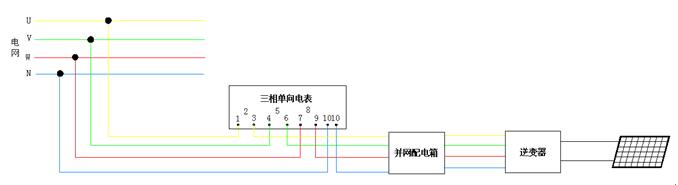

（2）三相電表（單向）

2.2自發自用、余電上網模式-單相表/三相表接線方式

自發自用、余電上網模式下光伏發出的電存在不能全部被用戶消耗的情況，而余下的電能則需要輸給電網，電表需要計量一個數字；在光伏發電不能滿足需求時則需要使用電網的電，這又需要計量另一個數字，普通單塊電表不能達到這一要求，所以要實現自發自用、余電上網，需使用具有雙向電表計量功能的智能電表。接線圖如圖6和圖7所示：

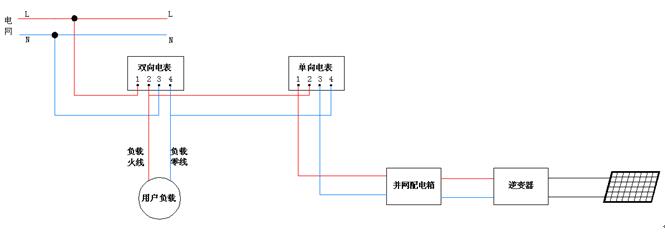

（1）單向電表（單相）+雙向電表（單相）

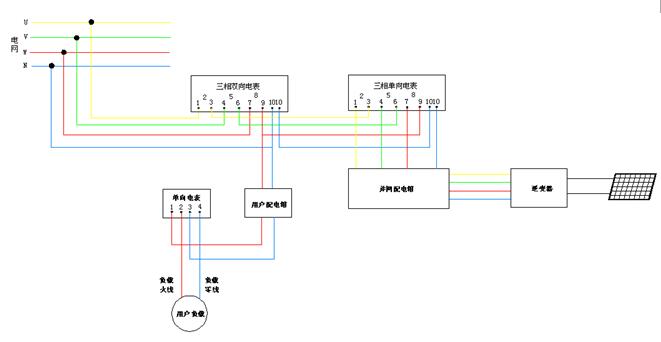

（2）三相雙向電表+三相單向電表+單向電表
