太陽能光伏發電的智能配電方案

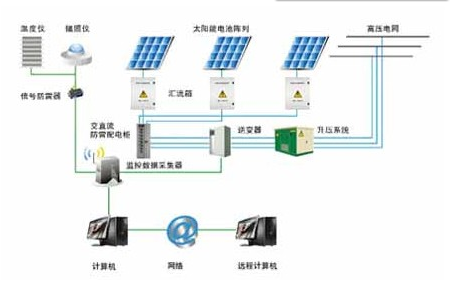

某光伏電站提供的太陽能光伏發電系統解決方案中，通過太陽能電池方陣發出直流電，到匯流監控箱的直流輸出后匯流至直流配電柜，接入逆變器柜，然后經過交流低壓配電柜及變壓器升壓系統后，組成完整的太陽能光伏發電系統，以實現電網的離網或并網運行。

系統性能特點：

智能化光伏匯流箱

1.滿足室外安裝,防護等級可達IP65

2.可接入6~24路的光伏陣列，配1000V直流熔絲

3.正負極具備防雷保護的光伏專用防雷器

4.帶電流和電壓的檢測功能并有RS485通訊口

5.電壓監測、故障報警、熔斷器熔斷報警，光伏陣列故障精確定位及進行遠程診斷，并通過RS485通訊接口將數據上傳

交直流配電柜

直流配電柜提供直流輸入輸出接口，將匯流箱輸入的直流電源接入逆變器柜，或直接供給其他直流負載，交流配電柜提供逆變器柜并網接口，還用來實現電網升壓。

逆變器柜

主要用來將直流電源轉化為交流電源的設備，包含逆變橋、邏輯控制、濾波、直流和交流側保護單元組成。

箱式變電站

包含有低壓配電單元，變壓器單元和高壓配電單元，以實現跟上級電網的并網或離網供電。

智能化監控系統

該智能監控系統具有高可靠性系統網絡結構，支持網絡冗余、設備冗余、服務器冗余等多種多重冗余方式;面向對象的設計思想及模塊化的系統功能，系統功能可靈活組態;高效的大型實時/歷史數據庫;人機界面友好、支持多種語言在線切換;良好的開放性、易于和其他系統通訊。
