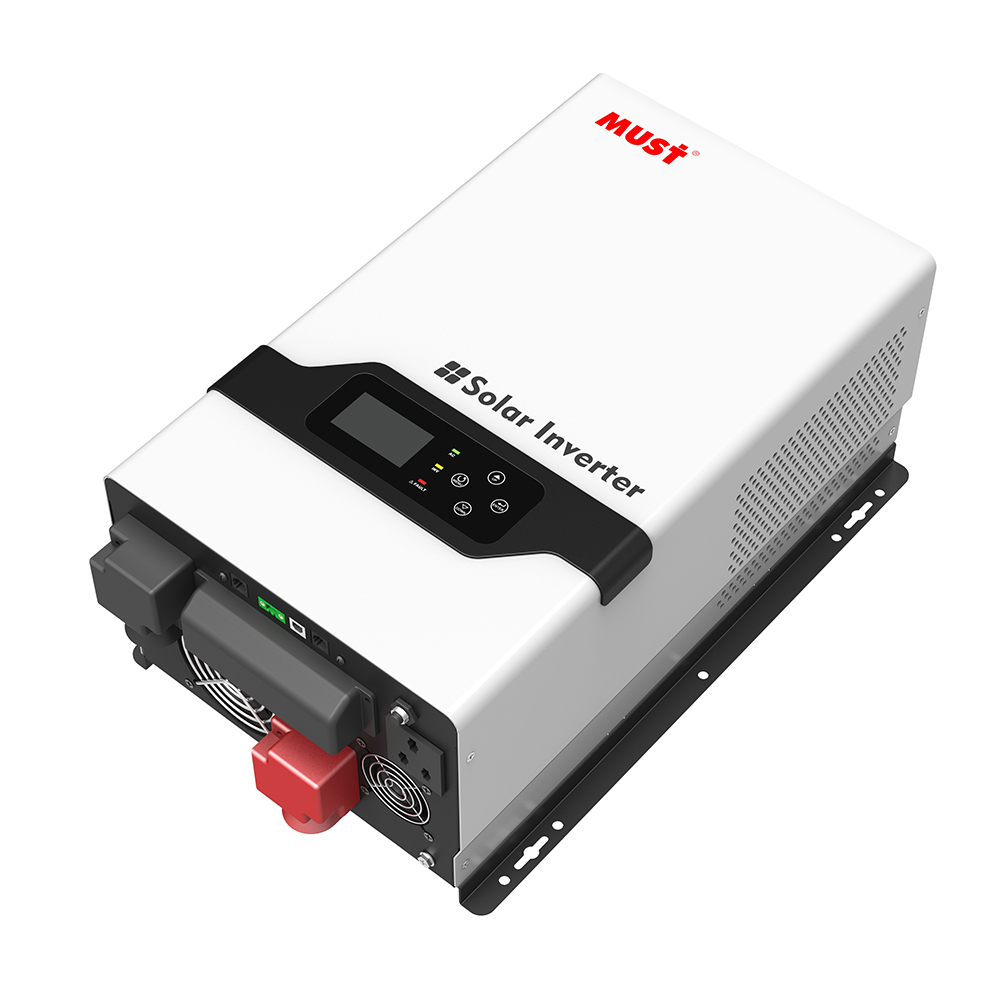

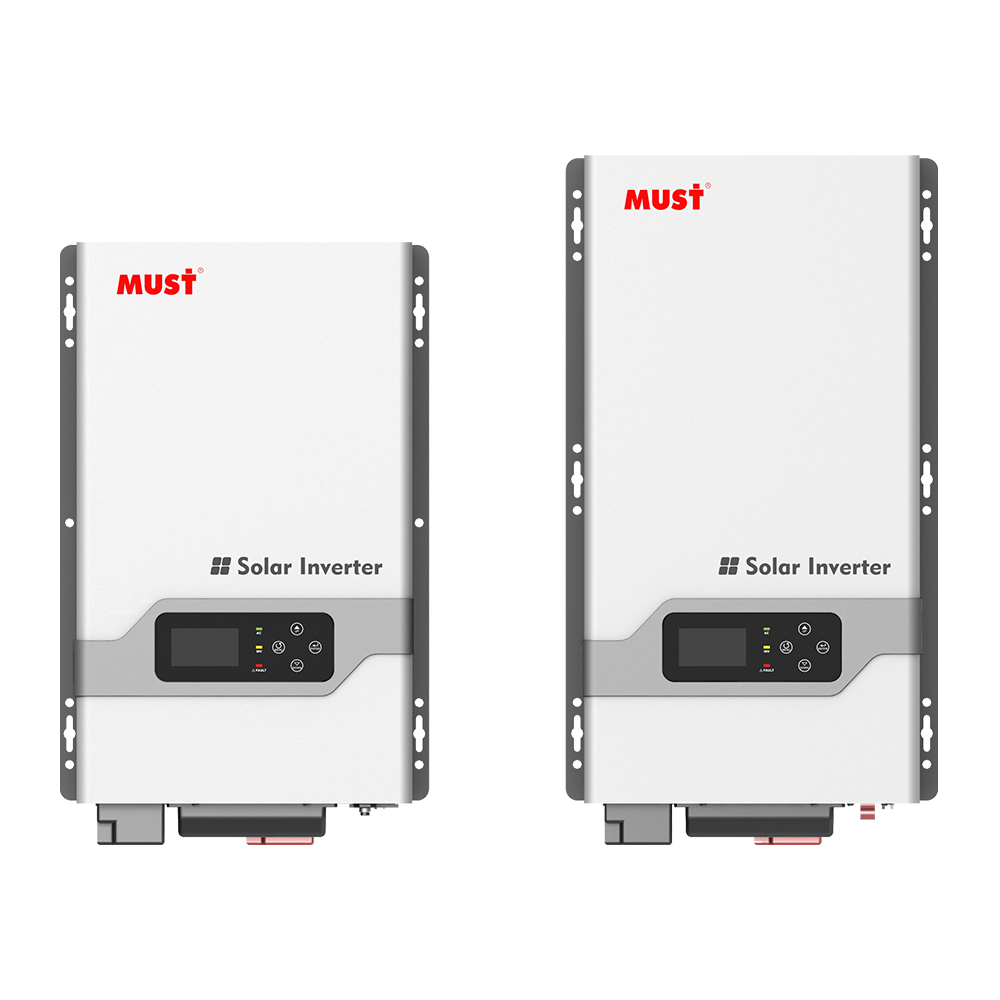

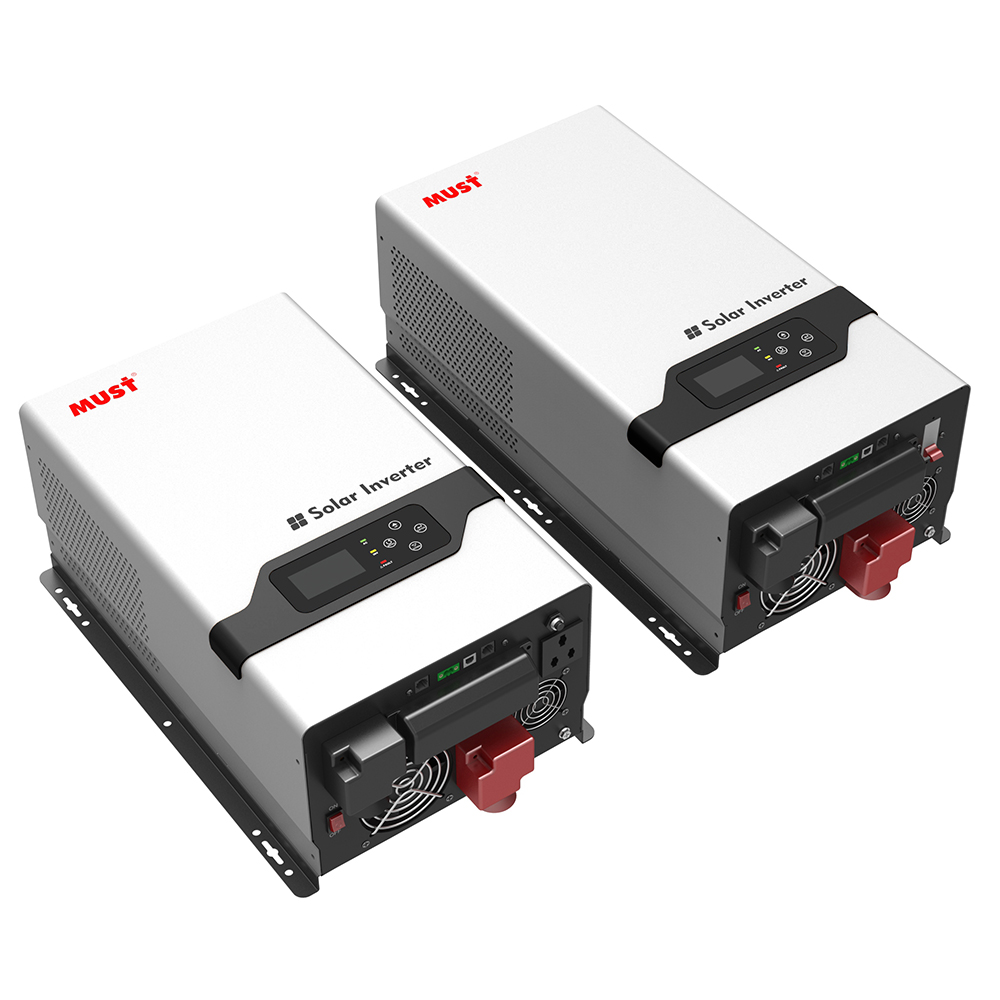

PV3000 VPM 系列是一款工頻正弦波離網逆變控制一體機，采用環形變壓器，大大減小了空載損耗、內置60 的MPPT 充電控制器，多種設置模式，使用靈活，廣泛應用于戶用型光伏發電、通訊基站、監控系統、牧區、海島等，該系列產品具有高穩定性、高可靠性、高實用性，是一款經濟型的電源。
工作方式： 工頻離網逆變控制一體機
應用領域： 廣泛應用于戶用型光伏發電、通訊基站、監控系統、牧區、海島等。
| 型號 | PV30-1K VPM | PV30-1.5K VPM | PV30-2K VPM | PV30-3K VPM | |||||||||||
| 額定電池電壓 | 12VDC | 24VDC | 12VDC | 24VDC | 12VDC | 24VDC | 24VDC | ||||||||
| 逆輸變出 | |||||||||||||||
| 額定功率 | 1000VA | 1500VA | 2000VA | 3000VA | |||||||||||
| 浪涌額定值 | 3000VA | 4500VA | 6000VA | 9000VA | |||||||||||
| 起動電機 | 1HP | 1HP | 1HP | 2HP | |||||||||||
| 波形 | 純正弦波 / 與輸入相同 ( 旁路模式 ) | ||||||||||||||
| 標稱輸出電壓 RMS | 110V /115V / 120V / 220V / 230V / 240VAC (±10% RMS) | ||||||||||||||
| 輸出頻率 | 50Hz / 60Hz ±0.3Hz | ||||||||||||||
| 逆變器效率（峰值） | >88% | ||||||||||||||
| 在線模式效率 | >95% | ||||||||||||||
| 功率因數 | 0.7 | ||||||||||||||
| 轉換時間 | 10ms（最大） | ||||||||||||||
| 交輸流入 | |||||||||||||||
| 電壓 | 230VAC | ||||||||||||||
| 可選電壓范圍 | 96~132VAC 155~280VAC（個人電腦用） | ||||||||||||||
| 頻率范圍 | 50Hz/60Hz（自動感應）40~80Hz | ||||||||||||||
| 電池 | |||||||||||||||
| 最小啟動電壓 | (10V / 10.5V / 11V / 11.5V )+0.5V，12V 型號，（*2@24V / *4@48V） | ||||||||||||||
| 低壓報警 | (10V / 10.5V / 11V / 11.5V )+0.5V，12V 型號，（*2@24V / *4@48V） | ||||||||||||||
| 低壓關機 | 10V/10.5V/11V 可設置，12V 型號，（*2@24V / *4@48V） | ||||||||||||||
| 高壓報警器 | (13.8-14.5V)+1V，12V 型號，（*2@24V / *4@48V） | ||||||||||||||
| 高壓恢復點 | (13.8-14.5V)+0.5V，12V 型號，（*2@24V / *4@48V） | ||||||||||||||
| 省電模式 | 負載小于等于 50±20W(120V)/100±20W(220V) 時進入省電模式 | ||||||||||||||
| 充電器 | |||||||||||||||
| 輸出電壓 | 取決于電池類型 | ||||||||||||||
| 充斷電路交器流額輸定入值 | 120V | 1K/12A | 1.5K/16A | 2K/30A | 3K/40A | ||||||||||
| 230V | 1-1.5K/10A | 2-3K/30A | |||||||||||||
| 過充保護 S.D. | ???????12VDC 模式下為 15.7VDC（24VDC 模式下為 *2） | ||||||||||||||
| 最大充電電流 | 30A | 20A | 45A | 25A | 60A | 30A | 40A | ||||||||
| 旁路&保護 | |||||||||||||||
| 輸入電壓波形 | 正弦波（電網或發電機） | ||||||||||||||
| 標稱輸入頻率 | 50Hz or 60Hz | ||||||||||||||
| 過載保護（SMPS 負載） | 斷路器 | ||||||||||||||
| 輸出短路保護 | 斷路器 | ||||||||||||||
| 旁路斷路器額定值 | 1-3K/30A | ||||||||||||||
| 太陽能充電器 | |||||||||||||||
| 最大光伏陣列功率 | 1000W | 2000W | 1000W | 2000W | 1000W | 2000W | 2000W | ||||||||
| 最大光伏充電電流 | 60A | ||||||||||||||
| 直流電壓 | 12V/24V 自動檢測 | ||||||||||||||
| MPPT 范圍 @ 工作電壓 | 12V：16-75VDC / 24V：32-100VDC | ||||||||||||||
| 最大光伏陣列開路電壓 | 12V：75VDC / 24V：100VDC | ||||||||||||||
| 待機功耗 | <2W | ||||||||||||||
| 機械規格 | |||||||||||||||
| 安裝方式 | 壁掛式 | ||||||||||||||
| 尺寸（W*H*D）（mm） | 302.8*460*199.8 | ||||||||||||||
| 凈重（光伏充電）（kg） | 16.5 | 17 | 21.1 | 20 | 24.5 | ||||||||||
| 包裝尺寸（W*H*D）（mm） | 400*319*615 | ||||||||||||||
| 毛重（光伏充電）（kg） | 19.3 | 20 | 24.1 | 22.8 | 29.1 | ||||||||||
| 其他 | |||||||||||||||
| 工作溫度范圍 | 0℃ ~ 40℃ | ||||||||||||||
| 儲存溫度 | -15℃ ~ 60℃ | ||||||||||||||
| 噪音 | 最大 60dB | ||||||||||||||
| 顯示器 | LED+LCD | ||||||||||||||
| 質保 | 1年 | ||||||||||||||
