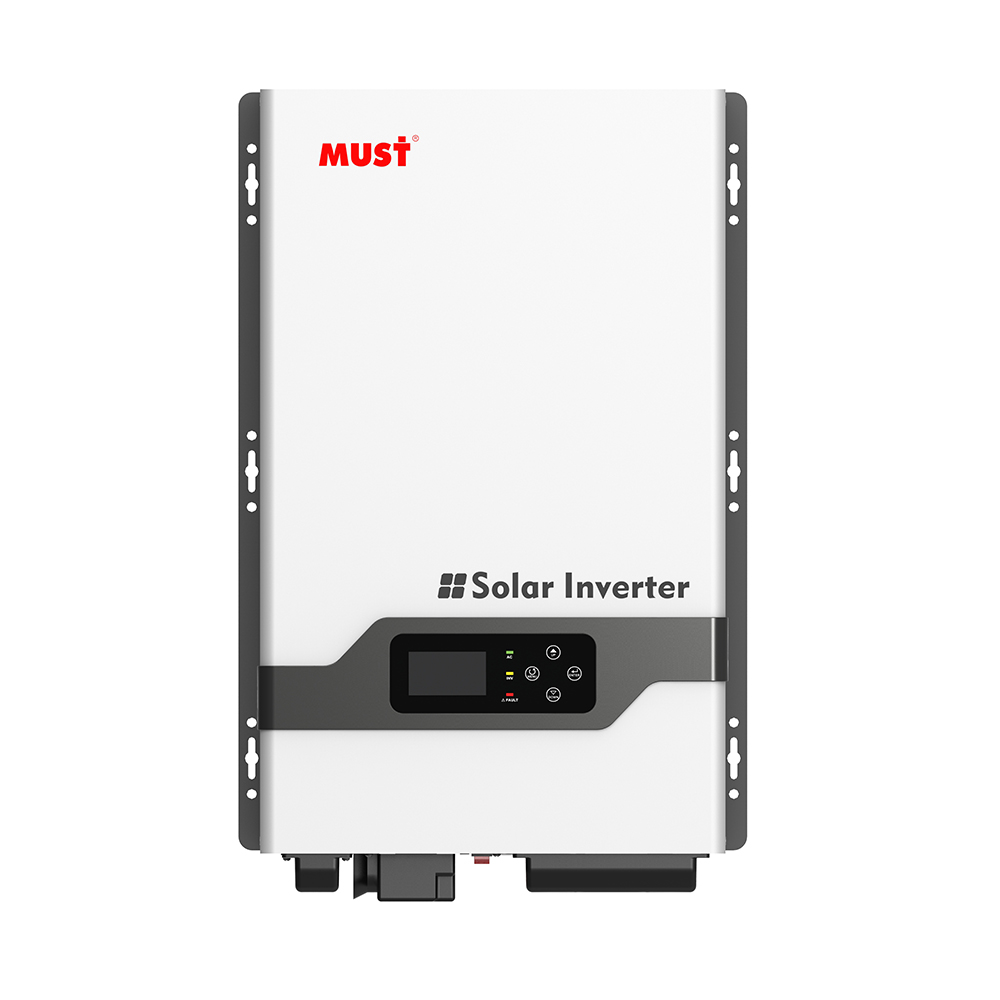

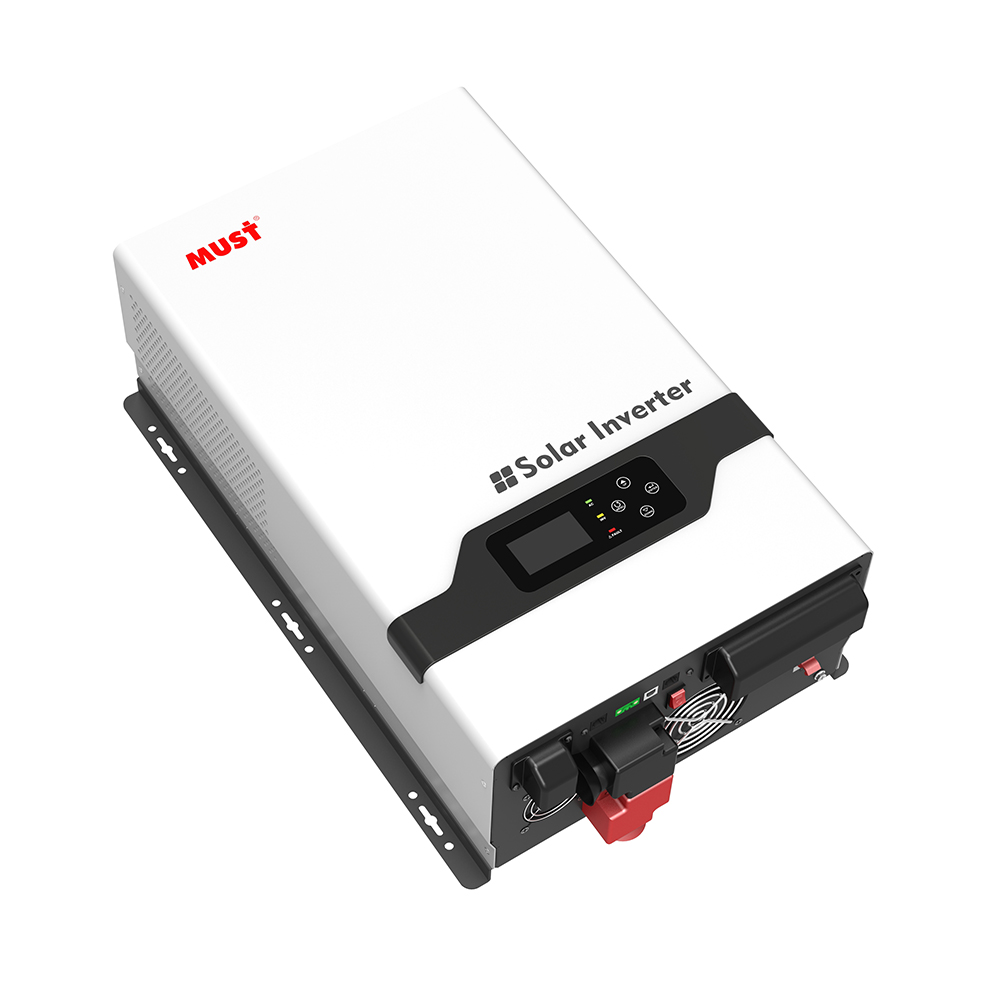

PV3300 TLV 系列是一款工頻正弦波逆變控制一體機，屬于分相逆變器，內置80A 的MPPT 控制器，可輸出的電壓模式為220V 或120V+120V 或220V+120V，廣泛應用于進口設備、國外的光伏發電系統。該系列產品能夠滿足一個國家二種電壓的用電設備需求。
工作方式： 工頻離網逆變控制一體機
應用領域： 廣泛應用于進口設備、國外的光伏發電系統。
| 型號 | PV33-1012 TLV | PV33-1512 TLV | PV33-1524 TLV | PV33-2012 TLV | PV33-2024 TLV | PV33-3024 TLV | PV33-3048 TLV | PV33-4024 TLV | PV33-4048 TLV | PV33-5048 TLV | PV33-6048 TLV | ||||||||||
| 逆輸變出 | |||||||||||||||||||||
| 額定功率 | 1KW | 1.5KW | 2KW | 3KW | 4KW | 5KW | 6KW | ||||||||||||||
| 功率因數 | |||||||||||||||||||||
| 波形 | 純正弦波 | ||||||||||||||||||||
| 輸出電壓 RMS | 100V / 110V / 120VAC(200V / 220V / 240VAC)±10% | ||||||||||||||||||||
| 輸出頻率 | 50Hz or 60Hz (±0.3Hz) | ||||||||||||||||||||
| 逆變器效率（峰值） | >80% | ||||||||||||||||||||
| 在線模式效率 | >95% | ||||||||||||||||||||
| 過載 | 100%<負載<110%（報警5min 后停止輸出，故障代碼07） 110%< 負載<125%（報警60s 后停止輸出，故障代碼07） 負載>125%（報警10s 后停止輸出，故障代碼07） | ||||||||||||||||||||
| 浪涌額定值 | 3000VA | 4500VA | 6000VA | 9000VA | 12000VA | 15000VA | 18000VA | ||||||||||||||
| 起動電機 | 1P | 1P | 1.5P | 1.5P | 2P | 3P | |||||||||||||||
| 電池 | |||||||||||||||||||||
| 電池電壓 | 12VDC/24VDC | 24VDC/48VDC | 48VDC | ||||||||||||||||||
| 低電量切斷 | 低電壓故障代碼04 (10 / 10.5 / 11 / 11.5V) 適用于 12V 型號 (21 / 21 / 22 / 23V) 用于 24V 型號 (40 / 42 / 44 / 46V) 對于 48V 型號 | ||||||||||||||||||||
| 低電量報警 | 加0.5V/ 電池：（低電量報警一秒一次） (10 / 10.5 / 11 / 11.5V) +0.5VDC 12V 型號 (21 / 21 / 22 / 23V) +1VDC 對于 24V 型號 (40 / 42 / 44 / 46V) +2VDC 48V 型號 | ||||||||||||||||||||
| 高壓報警 | 加+1V/ 電池：（高壓1 秒1 次/30s 后故障03） (13.8-14.5V) +1VDC 12V 型號 (27.6-29V) +2VDC 對于 24V 型號 (55.2-58V) +4VDC 48V 型號 | ||||||||||||||||||||
| 省電模式 | 負載小于等于40W(110V) / 80W(220V) 時進入省電模式 | ||||||||||||||||||||
| 交輸流入 | |||||||||||||||||||||
| 輸入波形 | 純正弦波 | ||||||||||||||||||||
| 標稱輸入電壓 | 200VAC / 220VAC / 240VAC | ||||||||||||||||||||
| 最大輸入電壓 | 最大 270VAC | ||||||||||||||||||||
| 輸入頻率 | 50Hz/60Hz（自動檢測） | ||||||||||||||||||||
| 效率（交流模式） | >95%（負載，滿電） | ||||||||||||||||||||
| 交直流轉換時間 | 15ms（典型） | ||||||||||||||||||||
| 太充陽電能器 | |||||||||||||||||||||
| 最大光伏陣列功率 | 1250W | 1250W | 2500W | 1250W | 2500W | 2500W | 5000W | 2500W | 5000W | 5000W | 5000W | ||||||||||
| 最大光伏充電電流 | 80A±4A | ||||||||||||||||||||
| 直流電壓 | 12V / 24V | 24V / 48V | 24V / 48V | ||||||||||||||||||
| MPPT 范圍 @ 工作電壓 | 16~95VDC @ 12V / 30~130VDC @ 24V | 30~130VDC @ 24V /60~130VDC @48V | 60~130VDC @48V | ||||||||||||||||||
| 最大光伏陣列開路電壓 | 100±2VDC / 145±2VDC | 145±2VDC | 145±2VDC | ||||||||||||||||||
| 最大效率 | >98% | ||||||||||||||||||||
| 待機功耗 | <2W | ||||||||||||||||||||
| 充模電式 | |||||||||||||||||||||
| 最大充電電流 (±5A) | |||||||||||||||||||||
| 12V | 30A | 45A | 60A | / | / | / | / | ||||||||||||||
| 24V | 20A | 25A | 30A | 40A | 60A | / | / | ||||||||||||||
| 48V | / | / | / | 20A | 30A | 35A | 40A | ||||||||||||||
| 最小充電電流 10A，每 5A 變化一次 | |||||||||||||||||||||
| 機參械數 | |||||||||||||||||||||
| 機器尺寸（W*H*D）（mm） | 359.2*443*188mm | 361.8*543.5*188.5mm | |||||||||||||||||||
| 包裝尺寸（W*H*D）（mm） | 457*598*308mm | 457*698*308mm | |||||||||||||||||||
| 凈重（kg） | 17.2 | 17.7 | 21.8 | 20.7 | 25.2 | 25.5 | 38.9 | 36.5 | 38 | 39 | |||||||||||
| 毛重（kg） | 20 | 20.7 | 24.8 | 23.5 | 28.2 | 28.2 | 43 | 40.7 | 39.2 | 40.2 | |||||||||||
| 質保 | 1年 | ||||||||||||||||||||
