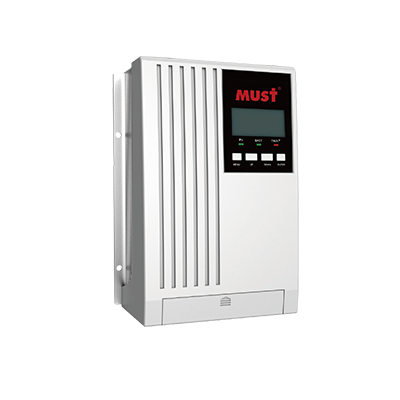

PC 系列是一款 MPPT 充電控制器，具有高效 MPPT 控制算法，在任何環境下能快速追蹤到光伏陣列的最大功率點，大幅度提高了太陽能的利用率。應用于太陽能系統、監控系統、中小型通訊基站供電系統、太陽能直流供電系統。
工作方式： MPPT 充電控制器
應用領域： 應用于太陽能系統、監控系統、中小型通訊基站供電系統、太陽能直流供電系統。
| 型號 | PC16-2015A | PC16-3015A | PC16-4015A | ||||||||
| 額定電池電壓 | 12VDC / 24VDC（自適應） | ||||||||||
| 控制器輸入 | |||||||||||
| PV 開路電壓 | 100VDC@12V / 145VDC @24V | ||||||||||
| 光伏陣列 MPPT 電壓范圍 | 16VDC~100VDC@12VDC/32VDC~130VDC@24VDC | ||||||||||
| 最大光伏輸入功率（12V） | 300W | 450W | 600W | ||||||||
| 最大光伏輸入功率（24V） | 600W | 900W | 1200W | ||||||||
| 電池 | |||||||||||
| 吸收充電電壓 | 12.5VDC / 25.0VDC | ||||||||||
| 再浮充電壓 | 13.7VDC / 27.4VDC | ||||||||||
| 浮充電壓 | 14.3VDC / 28.6VDC | ||||||||||
| 低壓保護點 | 10.0VDC / 20.0VDC | ||||||||||
| 直流輸出 | |||||||||||
| 輸出電壓 | 10.0~14.5VDC / 20.0~29.0VDC | ||||||||||
| 峰值轉換效率 | 98%（MPPT 效率 99%） | ||||||||||
| 最大充電電流 | 20 A | 30 A | 40 A | ||||||||
| 最大輸出電流 | 20A | 20 A | 20 A | ||||||||
| 低電壓報警 | 10.25VDC / 20.5VDC | ||||||||||
| 低壓切斷 | 10.0VDC / 20.0 VDC | ||||||||||
| 低壓恢復 | 11.0VDC / 22.0VDC | ||||||||||
| 顯示器保護 | |||||||||||
| LED 指示燈 | 系統運行、低負壓載指保示護、短壓路保護、過充保護 | ||||||||||
| LED 顯示屏 | 充電電壓、充電電流、蓄電池電壓、蓄電池容量、輸出電流 | ||||||||||
| 報警保護 | 光伏陣列短路，光伏反極性 | ||||||||||
| 蓄電池極性反轉，過充電保護 | |||||||||||
| 輸出短路保護 | |||||||||||
| 蓄電池低壓保護 | |||||||||||
| 機械規格 | |||||||||||
| 安裝方式 | 壁掛式 | ||||||||||
| 機器尺寸（ W*H*D）（mm） | 154*236*88（彩盒/ 件） | ||||||||||
| 毛重（每件） | 2.2kg | 2.65kg | 2.65kg | ||||||||
| 包裝尺寸（ W*H*D）（mm） | 610*308*230（4 件 / 紙箱） | ||||||||||
| 毛重（每箱） | 10.8kg | 13.4kg | 13.4kg | ||||||||
| 其他 | |||||||||||
| 使用環境 | 室內 | ||||||||||
| 散熱方式 | 自然冷卻 | ||||||||||
| 工作溫度范圍 | 0℃ ~ 55℃ | ||||||||||
| 裝載（20GP/40GP/40HQ） | 2500pcs / 5000pcs / 5800pcs | ||||||||||
